HN-2656 高性能耐磨抗蚀涂层

欢迎来访问东莞市好粘电子有限公司!

收藏本站淘宝工厂店阿里巴巴店本站地图

400-806-7860

159 2069 6859

您的私人胶粘剂咨询顾问！

1
2
3

栏目列表

联系我们

公司地址:广东省东莞市常平镇常平公园路3号2栋1101室

联系方式：159 2069 6859

传真号码：

邮箱：haonian@haonianglue.com

首页>>产品系列>>耐磨涂层

HN-2656 高性能耐磨抗蚀涂层是双组分、胶泥状、加温固化高分子耐磨抗蚀复合材料；主要由高性能金钢砂、陶瓷材料、碳化硅等耐磨细颗粒与改性增韧耐热固化剂复合而成的高性能耐磨抗蚀涂层材料；优异的耐磨、耐腐蚀、耐冲蚀、耐气蚀等性能，与各类金属基材有很高的结合强度；施工操作方便，对施工人员无很高技术要求。

物理状态	重量比	硬度(ShoreD)	抗压强度（MPa）	剪切强度（MPa）	操作时间min	固化时间h	工作温度℃
黑色胶泥状	4:1	90	140	17	30	24	-60~150

注：本数据为实验室条件下获得，使用环境不同数据存有差异属正常。

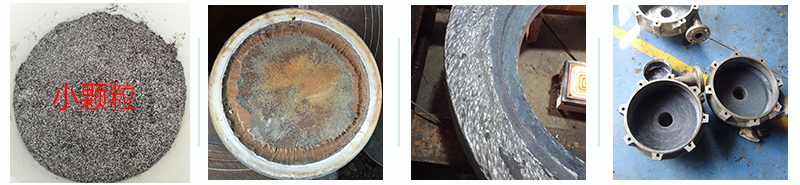

广泛应用于各类重介质磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备耐磨防腐涂层；如矿山渣浆泵、旋流器、沉砂嘴、射流机、分级机、输料管等设备部件的修复。

①清洁表面:稍打磨待修复表面，可用角磨机或喷砂等打磨，再用清洗剂清洗表面油污及杂质.

②配制:先将B组分加热至50℃（冬季A组分也需适当加热），按重量比4∶1将A、B两组份混合均匀，一般是边施工边配置，一次配胶不要过多，过多的胶不易混合均匀.

③涂敷:该胶合适的涂层厚度为8～30mm，将混合好的材料逐层涂敷于待修部位，第一层要用力压实，使之与基材充分浸润，排除胶层中的缝隙和气孔.

④固化:缓慢升温至80℃保持2小时再升至120℃保持2小时完全固化.

注意事项	1、在规定时间内将混好的胶用完避免浪费；	5、勿让儿童接触胶体，不可入口和入眼；
	2、混胶和施胶时保持工作场地的通风良好；	6、如皮肤粘附胶体可用肥皂和清水清洗；
	3、混胶为放热反应，大量混合时请注意；	7、于阴凉处密封保存，避免阳光直射；
	4、未使用完的A胶与B胶应分别密封保存；	8、本品不属于危险品可按非危险品运输。
